GODIAG GT100+: פלטפורמת ניתוח שולחנית לקידוד מפתחות ודיאגנוסטיקה - Breakout Box (HKSO537-B)

GODIAG GT100+: פלטפורמת ניתוח שולחנית לקידוד מפתחות ודיאגנוסטיקה - Breakout Box (HKSO537-B)

מערכת ה-Breakout Box היא הדרך האיכותית והטובה ביותר לקודד מפתחות לרכבי ב.אמ.וו בצורה שולחנית (מתאמים נמכרים בנפרד), וכן לבצע פונקציות מיוחדת לכל סוגי הרכבים בלי חשש מאיבוד נתונים.

Godiag GT100+ היא הפלטפורמה החדשה ביותר לבדיקה, לגילוי תקשורת בפרוטוקול OBDII ולטיפול/אבחון/תכנות/קידוד של יחידת ECU. כאשר כל המפתחות אבדו, ניתן להפעיל את הלוח ואת מערכת האימובילייזר באמצעות קיצור. ל-GT100+ יש תצוגת מתח וזרם, מה שמקל על טכנאים לזהות את מצב העבודה הנוכחי של ה-ECU.

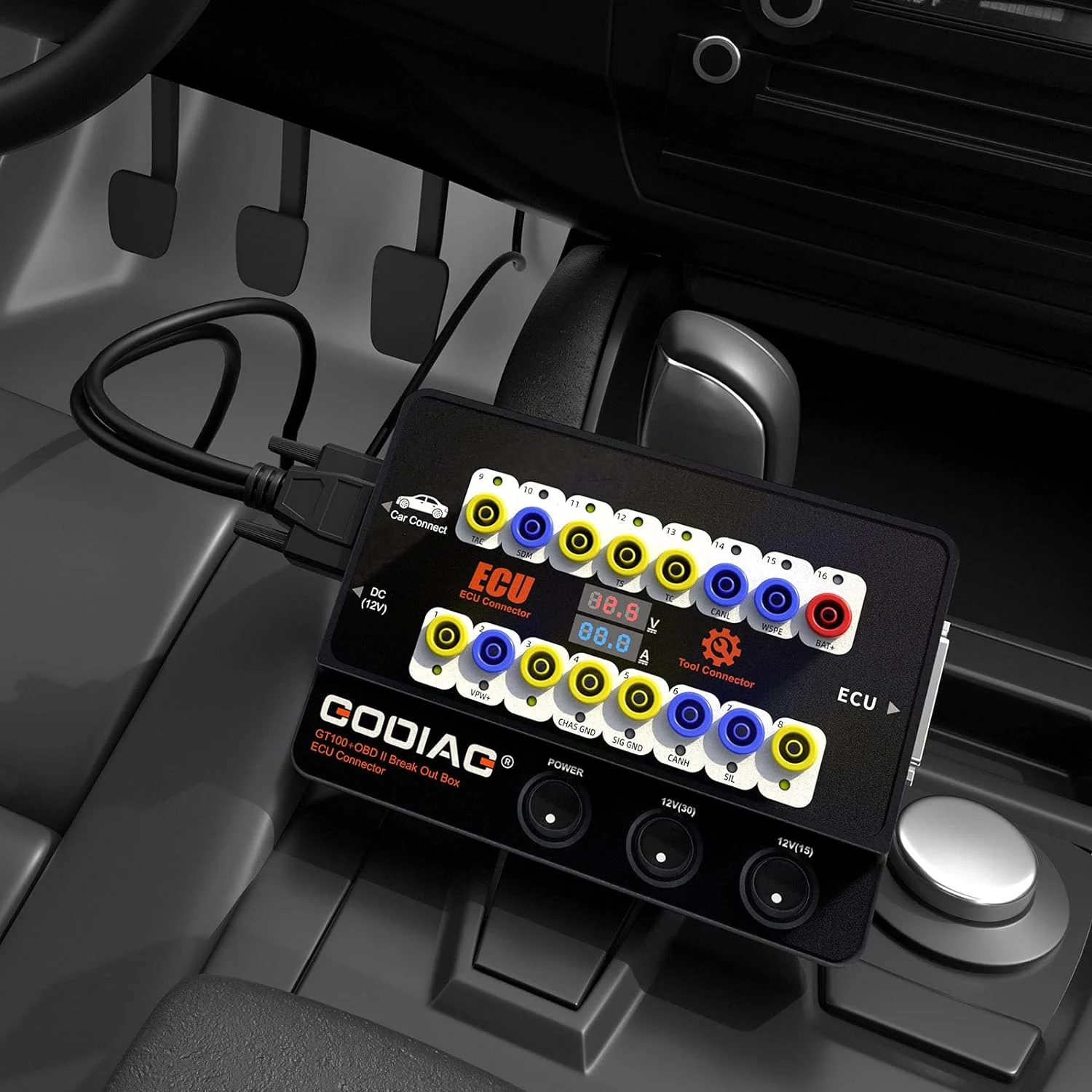

המכשיר ממיר את ממשק ה-OBD2 של הרכב ל-16 פינים לזיהוי אותות. ניתן לחבר מודולים בודדים או מרובים של הרכב. אפשר לחבר כל כלי אבחון כדי לבדוק אם קיימת תקשורת תקינה עם הרכב. בנוסף, הוא יכול לספק מתח לרכב בעת החלפת מצבר כדי למנוע איבוד נתוני יחידת בקרה, נעילה אוטומטית, כשל במפתח והופעת נורת תקלה.

• בחיבור הרכב עם כלי אבחון דרך OBDII, ה-LED של Godiag GT100+ יראה האם קיימת תקשורת תקינה עם ממשק האבחון.
• מעקב אחר מתח בממשק ה-OBDII של הרכב והצגתו בזמן אמת. אם המתח נמוך מ-11V, יש לעצור את האבחון/תכנות כדי למנוע תקלות או אובדן נתונים/נעילת מודול.

משמעות האינדיקטורים:

1	נקבע באופן ייחודי על ידי היצרן
2	חוט SJE1850
3	נקבע באופן ייחודי על ידי היצרן
4	הארקת כוח
5	הארקת אות
6	SAEJ2284 "CAN" גבוה
7	ISO9141-2 & DS4230-4K חוט
8	נקבע באופן ייחודי על ידי היצרן
9	נקבע באופן ייחודי על ידי היצרן
10	חוט SJE1850 "אוטובוס->"
11	נקבע באופן ייחודי על ידי היצרן
12	נקבע באופן ייחודי על ידי היצרן
13	נקבע באופן ייחודי על ידי היצרן
14	SAEJ2284 "CAN" נמוך
15	ISO9141-2 & ISO/DIS 4230-4L חוט
16	מתח חיובי מהסוללה

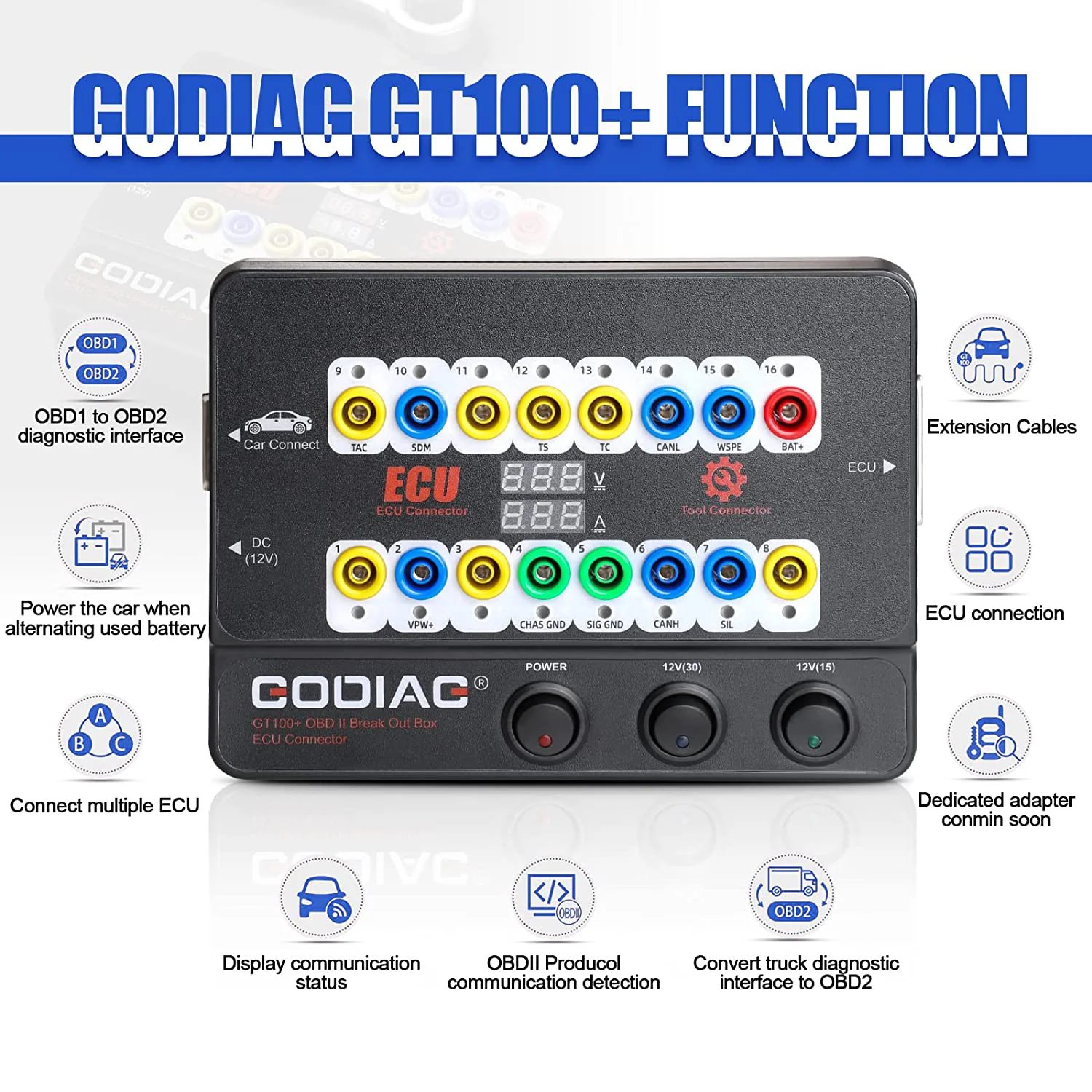

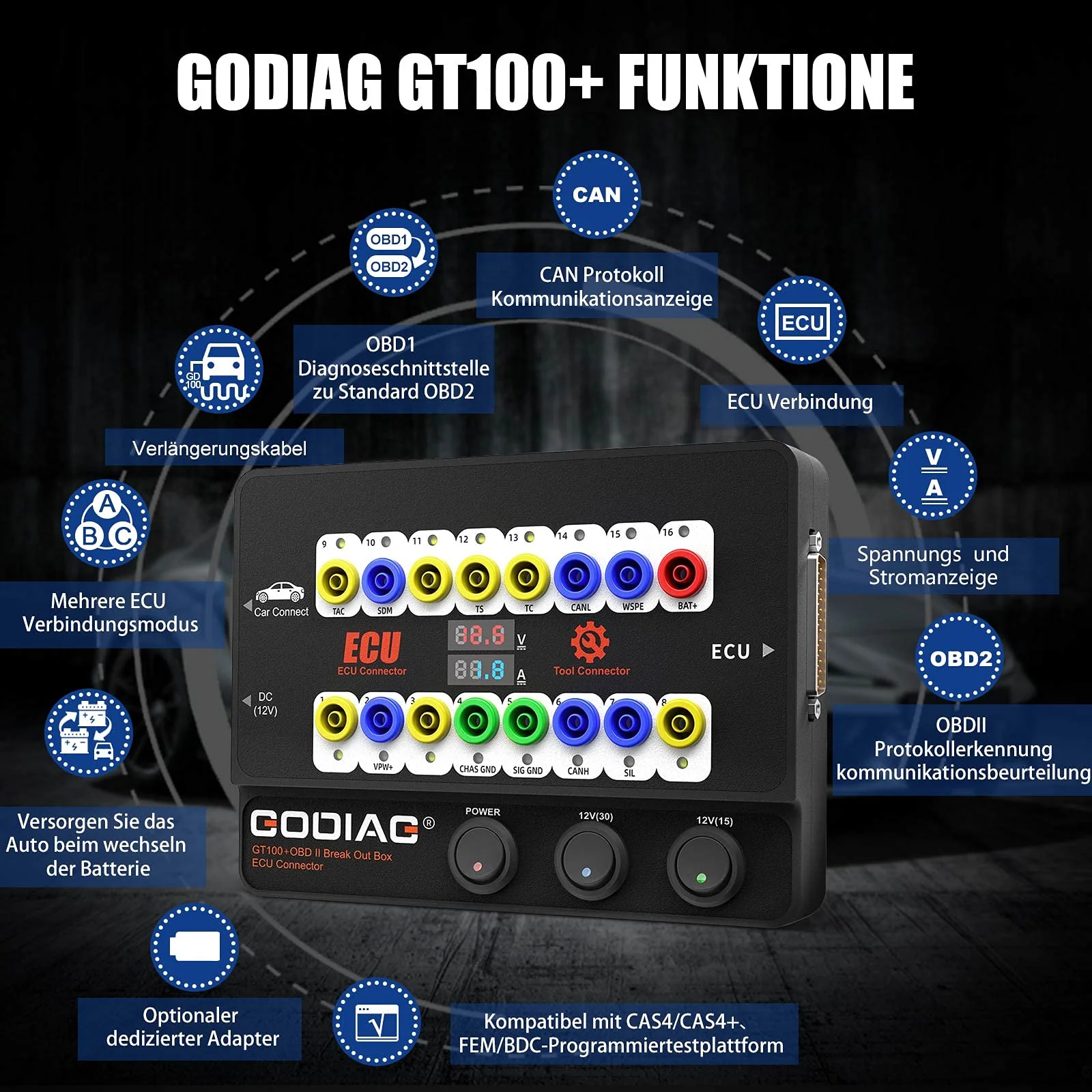

פונקציות:

1). בדיקת יכולת כלי האבחון/תכנות/קידוד לשלוח אותות תקשורת.

2). חיבור ECU: חיבור למודול בודד של ECU לצורך אבחון ותכנות.

3). תכנות מפתח עבור VW, Porsche, Mitsubishi ועוד, כאשר כל המפתחות אבדו - הפעלת לוח המחוונים או מודול האימובילייזר.

A). לתכנות מפתח VW דור 4/5 כאשר כל המפתחות אבדו (למשל A6L, Touareg, A4, Q5, A7), יש לקצר את המחבר הבננה PIN 16 ל-PIN 1 כדי להדליק את לוח המחוונים, ולאחר מכן להשתמש במקודד המפתחות שלכם לחיבור עם המתאם הנקבי של GT100+ לאיסוף נתונים.

B). להחלפת ECU של מנוע Toyota או לקידוד מפתחות כאשר כל המפתחות אבדו, יש לקצר את PIN13 ל-PIN4.

C). לקידוד מפתח Mitsubishi כאשר כל המפתחות אבדו או להגדרת OBDII כאשר כל השלטים אבדו, יש לקצר את PIN1 ל-PIN4.

D). לקידוד מפתח Porsche Cayenne כאשר כל המפתחות או השלטים אבדו, יש לקצר את PIN3 ל-PIN7.

4). פונקציית תצוגת מתח וזרם: חיבור מודול ECU באמצעות מחבר בננה או ממשק ECU ייעודי DB25, וה-GT100+ יציג את ערכי המתח והזרם בזמן אמת.

5). תמיכה בפרוטוקולים שונים: CANBUS, K-Line, PWM, VPW+, KWP2000.

6). תקשורת מהירה עם ECU בודד על הספסל באמצעות חיבור לכלי אבחון/תכנות.

7). חיבור למודולים מרובים של ECU ברכב לצורך קידוד מפתחות או אבחון.

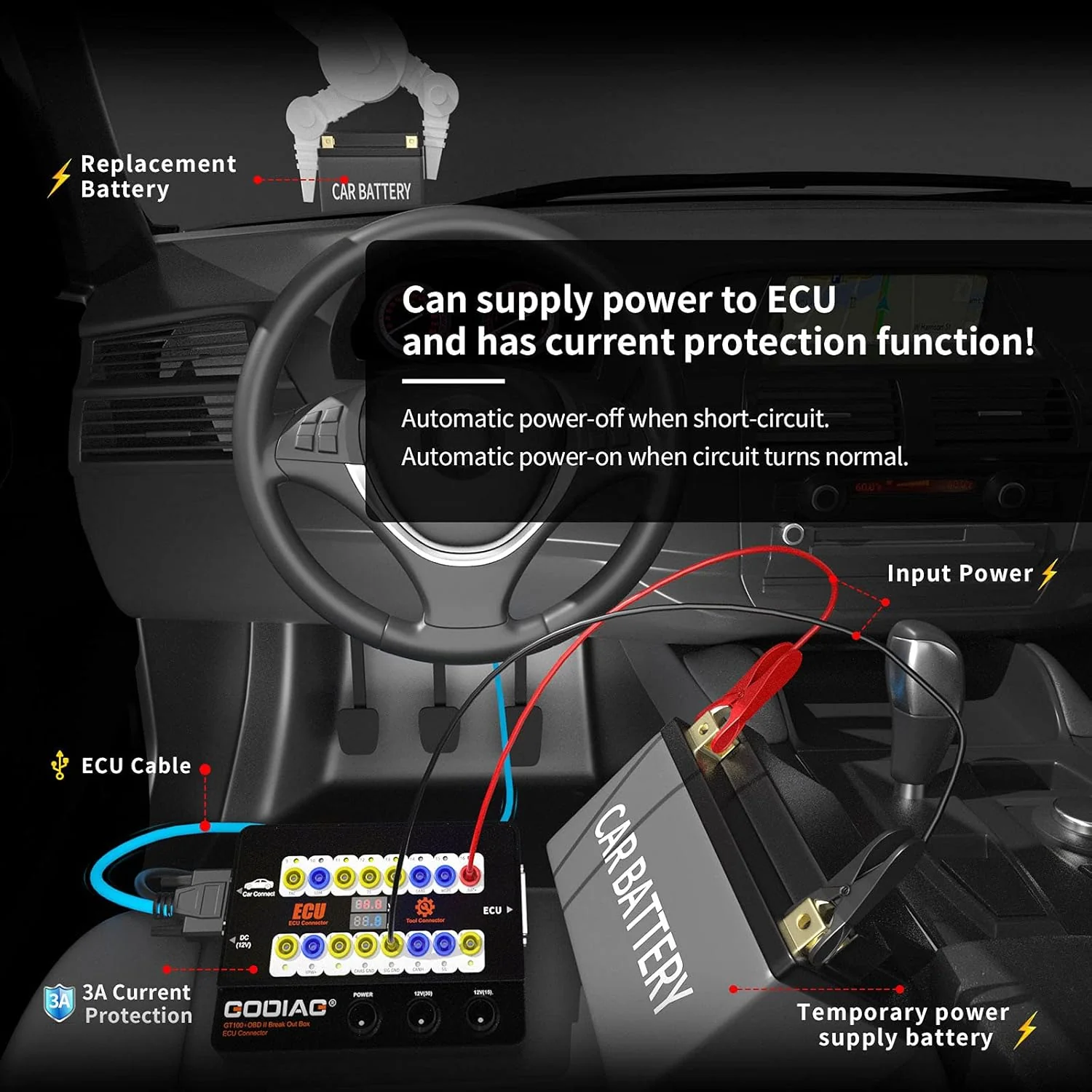

8). החלפת ספק כוח עזר למצבר - מצב חיבור של ספק כוח בלתי פוסק.

9). כבל OBD2 באורך 1.4 מטר, פתרון לבעיות חיבור בכלי אבחון עם כבלים קצרים או יציאות אבחון צרות ברכב.

10). המרת יציאת אבחון OBD1 ליציאת אבחון OBD2 סטנדרטית באמצעות מחבר בננה וכבל קפיצה DB25.

11). המרת יציאת OBD1 של משאית מיוחדת ליציאת אבחון OBD2 סטנדרטית בהתאם לפרוטוקול.

12). פלטפורמת קידוד מפתחות BMW-CAS4/CAS4+.

13). פלטפורמת קידוד מפתחות BMW FEM/BDC.

14). פלטפורמת קידוד מפתחות BMW BDC2.

15). פלטפורמת קידוד מפתחות BMW CAS3/CAS3+.

16). פלטפורמת קידוד מפתחות VAG IMMO4 על הספסל.

מפרטים:

יציאת אבחון	OBDII
מתח עבודה	DC 9V-24V
צריכת חשמל	0.5 - 0.6W
ספק כוח מתאם	כניסה AC100V
טווח טמפרטורת עבודה	-20 עד 70°C ( ‎-4 עד 158°F )
טווח טמפרטורת אחסון	-40 עד 85°C ( ‎-40 עד 185°F )
מידות	אורך: 23 ס"מ, רוחב: 18 ס"מ, גובה: 7 ס"מ



תואם עם:

• Xhorse Key Tool Plus / VVDI2
• Autel IM608 / IM508
• Lonsdor
• ACDP
• ואחרים כמו TOPDON, Abrites

החבילה כוללת:

• 1 יח' מארח
• 1 יח' כבל הארכה OBD 2-in-1
• 1 יח' כבל קפיצי צבעוני
• 1 יח' ספק כוח 12V
• 1 יח' נגד 120 אוהם
• 6 יח' תקע בננה
• 24 יח' אביזרי חוטים, פינים נקבות מחבר Dupont 2.54 מ"מ

$152.95

הוסף לעגלה
